我國小型鑄造廠呋喃樹脂砂工藝分析與研究

自上世紀80年代末以來，自硬呋喃樹脂砂工藝在我國鑄造行業得到了迅速推廣。自硬呋喃樹脂砂最適合于多品種小批量的中大鑄件生產，其中機床行業、水泵行業、閥門行業和造船、石化等行業在中呋喃樹脂砂工藝的推廣應用走在最前面。

隨著鑄造行業整體水平的不斷提高，大量的呋喃樹脂砂脫箱線建成投產，很多鑄造企業實現了砂不落地，其中呋喃呋喃樹脂砂工藝仍占主導地位，酚醛呋喃樹脂砂應用比例上升，酚基尿烷呋喃樹脂砂工藝比例上升。由于呋喃樹脂砂生產線和砂再生成套裝置初始投資較大，生產成本相對較高，大多在大中型鑄造廠采用。近年來在市場需求的推動下，隨著呋喃樹脂砂工藝的逐漸成熟，許多小型鑄造廠也開始用簡易方法采用自硬呋喃樹脂砂工藝。這些小鑄造廠一般采用簡易的混砂機，砂處理單元未能實現自動化生產線，投入了大量的人力勞動，有的小型鑄造廠甚至只用鐵锨拌砂，用兩只小桶計量液料，工藝設備需要進一步改造升級。

1產品特點及生產性質

鑄件產品結構不太復雜，有一定的加工余量，非加工面對外觀要求不高的單件小批量性質，產品不定型，隨著產品市場訂單而發生變化，主要為主機廠配套供應鑄件毛坯，年產量受主機廠家的影響。鑄件產品大部分為灰鑄鐵件，少部分為球鐵件和合金鑄鐵件，鑄件單重低至幾千克，高至幾噸（主要由廠房內起重設備、熔化設備決定）。

無固定工作班制，年工作天數、設備時基數、工人時基數都具有很大的浮動性，由生產任務量決定。

2工藝設計與分析

2.1熔化工部

熔化設備主要采用中頻電爐，部分小型采用沖天爐。加料方式主要以人工加料為主，部分企業實現了自動化加料。鐵水成分調節和溫度控制依靠經驗判斷的居多，致使產品質量不穩定，廢品率高，增加生產成本。厚大鑄件為避免孕育衰退,對高牌號灰鑄鐵采用Si-Sr-Ba復合長效孕育劑孕育,對球墨鑄鐵采用Si-Ba復合長效孕育劑孕育，防止石墨針孔等鑄造缺陷。其工藝流程依然遵循一般的熔化工藝：各種爐料一配料一熔化一化驗一調整成分一澆鑄。

2.2造型制芯工部

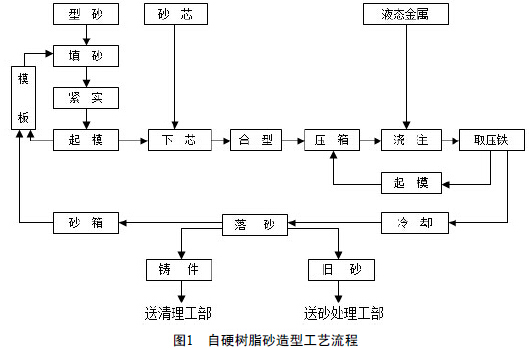

自硬呋喃樹脂砂鑄造的造型工部和制芯工部可設計在一起。由于自硬呋喃樹脂砂的流動性好，混砂阻力小。部分小型鑄造廠將粘土砂混砂機稍作改進后使用，或者采用建筑工地上的石灰砂漿攪拌機。個別小鑄造廠只用鐵锨人工拌和，液料的稱量采用普通容器估計，這樣使樹脂、固化劑的加入量很高，是不合算的。從企業生產長遠利益考慮，除非呋喃樹脂砂的混制量很少，購置呋喃樹脂砂專用混砂機設備還是必要的，這樣有助于提高生產效率和產品質量。小型鑄造廠的造型制芯采用生產率為5t/h或10t/h的一臺雙臂連續樹脂混砂機混制型砂后進行造型、制芯。其自硬呋喃樹脂砂造型工藝流程見圖1.

自硬呋喃樹脂砂造型過程中，樹脂、固化劑的劑量方式不穩定，導致砂型容易潰散或者退讓性差，產品容易產生氣孔、夾砂等鑄造缺陷；手工造型容易產生鑄件外形尺寸不準確，或鑄件產品某些結構做錯、做反，甚至漏掉的問題；涂料涂刷不均勻，鑄件表面質量差。部分中小型產品可以使用通用型板或一箱多件，提高合箱的準確性，防止錯箱，提高生產效率。

2.3砂處理工部

鑄件落砂主要以人工落砂為主，部分鑄造廠購置了振動落砂機，鑄件落砂效果較差，為后續的鑄件清理工作增加了工作量。舊砂再生采用人工錘擊破碎大塊砂型，再用礦石用的破碎機破碎的方式完成舊砂回收，其舊砂粉塵的去除則是在破碎機破碎的時候，用大功率電風扇吹走粉塵，導致舊砂回用率低，舊砂表面有機物任然存留，影響舊砂的再次利用；廢砂量大，環境污染嚴重。但部分企業實現了簡單機械化砂處理，有助于舊砂回收和鑄件質量的提高。其砂處理工藝流程見圖2-2。

2.4清理工部

鑄件的清理工藝流程如下為：

清砂→切割澆冒口→表面鏟磨→焊補→熱處理→拋噴丸清理（外協）→二次表面清理→表面鏟磨→檢驗→合格件入庫。

①鑄件清理

在鑄型冷卻到規定時間后，進行開箱落砂。鑄件轉運至清理區，使用手動風槍進行落芯。采用氣沖錘或電動砂輪鋸清除澆冒口。將有明顯鑄造缺陷的鑄件分離處理用做回爐料使用，合格的鑄件使用氣動打磨機進行毛刺、飛邊和坯縫等的打磨。澆鑄中產生的嚴重?zé)Y(jié)的夾砂清理不完全，殘留在鑄件內部影響鑄件的使用性能。

②鑄件熱處理

熱處理主要完成鑄件的消除應力退火。一般采用電加熱和燃?xì)饧訜岬呐_(tái)車式熱處理爐，加熱溫度為300℃~800℃。溫度控制不準確，鑄件機械性能差，影響鑄件的使用壽命。

3存在的問題

1）工藝裝備落后

由于企業規模小，經濟實力較弱，缺乏資金購置先進的現代化的工藝裝備，主要采用手工造型或簡單的機械化造型，很難實現完全機械自動化，人工勞動力投入量過大。

2）技術水平不高

我國大部分小型鑄造企業缺乏必要的實驗室和檢測手段，經驗主義思想嚴重，自主創新能力較低，只能應付當前生產，沒有進一步提高、開發新產品的能力。

3）人員素質不高

我國鑄造行業的工作環境相對于其他較惡劣和艱苦，致使鑄造企業的技術、管理人員缺乏，分布不均。由于人員素質平均水平較低，沒有技術實力改進產品的工藝，多數鑄造企業只能生產技術含量低的產品。

4）高耗高排嚴重

由于工藝設備陳舊，能源利用效率低，消耗量大。環保安全設施投入少，“三廢”排放量高，對環境污染嚴重；工作環境差，對工人身體健康傷害大。不利于社會效益的發展和提高。

4解決措施

1）合理規劃廠房工藝布局，杜絕隨意布置工藝設備，淘汰使用期限到期的廢棄設備。

2）鼓勵小型鑄造廠使用先進的工藝技術和設備，創新工藝技術。為合資整合創造條件，規范小型鑄造廠的管理。

3）組織小型鑄造廠的管理人員和技術人員統一參加培訓，加強管理和技術的理論知識學習，強化節能減排的意識。

4）加強信息交流，增強企業之間的技術交流與學習。
